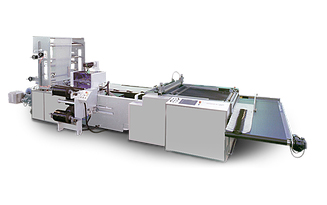

Модель DB 850 DKT (прорубная ручка)
Отдающее устройство:
- 1600 мм - максимальная ширина
- 800 мм - максимальный диаметр бобины 800 мм (с печатью либо без)
- Пневматический вал
- Гидравлический подъемник
- Ролик для регулировки натяжения полотна (балерина)
- Пневматическая система для контролируется с помощью четырех инверторов
- Система контроля положения полотна, оснащенная 2 серводвигателями.
- Система оповещения при неисправностях: в случае ошибки, на панели управления загорается индикатор
- Фотодатчик на системе намотки
Узел сложения полурукава (треугольник):
- 1600 мм - максимальная ширина
- +/- 15 градусов- угол регулирование треугольника
- Треугольник для складывания имеет серводвигатель и фотоэлемент
- Узел отреза кромки, установлен после треугольника для складывания пленки и перед 2 резиновыми валками
- Устройство для закладки донного фальца; максимальная глубина фальца - 80 мм
- Скорость и контроль натяжения регулируются с помощью ролика (балерина)
- Индикатор ошибки при неисправностях на панели управления оператора
Главная машина:
- 600мм - максимальная ширина, система спайки пакета с водяным охлаждением.
- Устройство спайки пакета контролируется серводвигателем
- Два ролика контролируемых сервоприводами, оснащенные системой "Motion Control" Mitsubishi для контроля натяжения
- PLC
- Вся электроника встроена в линию
- Панель управления оператора с цветным сенсорным экраном для установки параметров работы и контроля индикатора ошибок
- Термоконтроллер
- Система полностью оборудована компонентами Mitsubishi (все инверторы, PLC, контроллеры, серводвигатели, дисплей)
- Устройство для припайки усиления ручки установлено параллельно направлению пленки
Устройство усиления ручки:
- Система горячего расплава клея
- Контроль натяжения при размотке бобины с помощью роля (балерина) и отдающего устройства.
- Система контроля края полотна пленки для усиления ручки пакета.
- Серводвигатель контролирующий систему ножей
- Серводвигатель контролирующий систему припайки усилительной вставки
- Серводвигатель контролирующий систему контроля края полотна
- Система оповещения об ошибке расположенная на дисплее
Узел пробоя:
- Серво двигатель контролирующий систему пробоя ручки и систему положения края полотна
Викет:
- Викет с 8 парами рук, управляемый одним серводвигателем и оснащенный двумя вакуумными насосами
- Автоматическая система позиционирования, контролируемая серводвигателем
- PLC
Клеевой узел (Robatech):
- 16 мм- головка для клеевой системы
- 2 м- длина нагревательной трубки
- Объем бункера - 4 л
- Пневматическое автоматическое позиционирование
- Панель управления с цветным сенсорным экраном для установки параметров работы
- Термоконтроллер
- Оснащен компонентами Mitsubishi (все инверторы, PLC, контроллеры, серводвигатель, и дисплей)
- Узел перфорации
